Finalitat

  • Muntatge d’una pantalla LCD de 16x02
  • Enviar informació a la pantalla LCD
  • Còm definir caracters especials

Material

Imatge Descripció
Arduino Uno o compatible
Una protoboard
Cables de connexió
Un potenciòmetre
Una pantalla LCD 16x02

Descripció del material

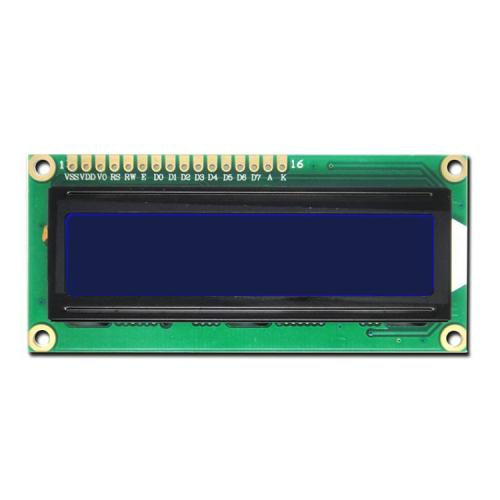

La pantalla LCD-1602 és una pantalla de cristall líquid de 16 caràcters de 2 línies de baixa potència, amb interfície sèrie. Podeu descarregar la fulla de característiques (en anglés) aquí.

pantalla-lcd

Les pantalles LCD (Liquid Cristall Display) són una de les formes més senzilles i econòmiques de dotar d’un display a un autòmat.

El Hitachi HD44780 és un dels controladors de LCDs més àmpliament estesos per la seua senzillesa i baix preu. L’HD44780 està dissenyat per a controlar LCDs monocroms de fins a 80 caràcters alfanumèrics i símbols. També disposa d’una xicoteta memòria RAM per a configurar els nostres propis caràcters o dibuixos.

Les pantalles LCD amb el controlador HD44770 es fabriquen en diferents grandàries, sent comunes 16x02 (2 línies de 16 caràcters), 20x02, 20x04 i 40x02.

Les pantalles LCD disposen de retroil·luminació posterior en blava o en verd. El contrast pot ser variat connectant un potenciòmetre al LCD.

Connectar directament un LCD a Arduino requereix una gran quantitat de pins. Sol ser aconsellable emprar un adaptador a bus I2C, com veurem en la propera entrada.

Muntatge

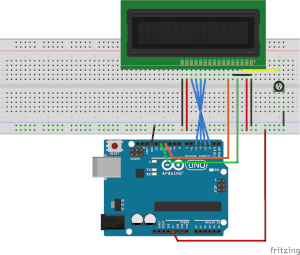

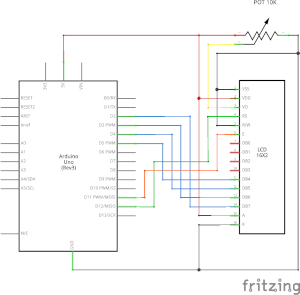

esquema-muntatge esquema-electric

Com podeu veure són necessaris un bon número de cables per fer les connexions, així que és molt fàcil equivocar-se. Per això es recomana utilitzar un mòdul I2C, que simplifica moltíssim el muntatge.

La relació dels pins i la seua connexió tant per al arduino com per a la pantalla és la següent:

  LCD Arduino
01 - GND negatiu pantalla GND
02 - Vcc positiu pantalla 5V
03 - V0 ajust del contrast Pot 10K pin variable
04 - RS registre de senyal de selecció Pin 12
05 - R/W senyal de selecció de lectura / escriptura GND
06 - E senyal d’activació d’operació Pin 11
07 - D0
08 - D1
09 - D2
10 - D3
11 - D4 Transferència de dades Pin 05
12 - D5 Transferència de dades Pin 04
13 - D6 Transferència de dades Pin 03
14 - D7 Transferència de dades Pin 02
15 - A il·luminació de fons 5V
16 - K il·luminació de fons GND

Programació

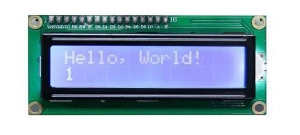

Per aquest muntatge pujarem el exemple contingut en «Fitxer>Exemples>LiquidCrystal>Hello world».

La llibreria necessària per controlar la pantalla LCD s’anomena «LiquidCrystal» i podeu consultar la referència a l’enllaç https://www.arduino.cc/en/Reference/LiquidCrystal


Codi: ARD_11.ino

#include <LiquidCrystal.h>  // inclou el codi de la biblioteca

// inicialitza la biblioteca associant qualsevol pin d'interfície LCD necessari al número de pin arduino al qual estigui connectat

const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2;
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

void setup()
{

  lcd.begin(16, 2);  // configura el nombre de columnes i files de la pantalla LCD
  lcd.print("hello, world!");  // Escriu un missatge a la pantalla LCD

}

void loop()
{

  lcd.setCursor(0, 1);  // posiciona el cursor a la columna 0, línia 1 (Nota: la línia 1 és la segona fila, ja que el recompte comença per 0)
  lcd.print(millis() / 1000);  // imprimeix el nombre de segons des del reinici

}

Definint els teus propis caràcters

Definirem un caràcter propi, el símbol de graus centígrads, per exemple.

El primer que heu de saber, és que els caràcters es defineixen amb un array de 8×8, com si els dibuixàreu en una quadricula d’aqueixa grandària, i emplenant el quadradet pertinent.

Així per exemple per al símbol del grau seria:

figura-grau

Abans del setup(), en les declaracions i definicions es on creem els caràcters personals.


byte grado[8] =
{
  0b00001100, // _Els definim com binaris_ 0bxxxxxxx
  0b00010010,
  0b00010010,
  0b00001100,
  0b00000000,
  0b00000000,
  0b00000000,
  0b00000000
};

Per a muntar els caràcters definits usem:


lcd.createChar(0, euro);
lcd.createChar(1, grau);

I ara ja estan disponibles. Tingueu en compte que només podem definir 8 caràcters especials en un moment donat

Aquí tenim un exemple de codi:


#include <LiquidCrystal.h>
LiquidCrystal lcd(_12_, _11_, _5_, _4_, _3_, _2_);

byte grado[8] =
{
  0b00001100,
  0b00010010,
  0b00010010,
  0b00001100,
  0b00000000,
  0b00000000,
  0b00000000,
  0b00000000
};

void setup()

{
  lcd.begin(16, 2); // inicialitzar el LCD
  lcd.createChar(1, grado); // crea el caràcter grado
  lcd.setCursor(0, 0); // posiciona el cursor
  lcd.print("Estamos a 25 "); // missatge
  lcd.write(1); // escritura del caràcter persona
}

void loop()

{

}

Conceptes importants

  • Conèixer les pantalles LCD
  • Comprendre la connexió amb arduino
  • Aprendre a crear els nostres propis caràcters.
