Objetivos

La idea de esta lección es fijar algunas ideas básicas sobre programación. Tenemos que comprender la estructura de un programa arduino (sketch), debemos definir las estructuras de bloques y conocer las primeras instrucciones.

Algunas ideas básicas sobre programación

Un programa de ordenador es básicamente el equivalente a una receta de cocina… pero destinado a un público diferente.

Mientras que las personas somos razonablemente buenas interpretando las instrucciones, generalmente vagas, de una receta de cocina, cuando programamos quien tiene que entendernos es un ordenador que espera instrucciones precisas respecto a lo que debe hacer y que además carece por completo de la imaginación o capacidad de improvisación humana.

Por eso se desarrollan los lenguajes de ordenador, para dar instrucciones a una máquina de forma:

• Precisa: Sin ambigüedades inherentes a la comunicación humana.
• Unívoca: Sólo se puede interpretar de una manera.
• Concisa: Preferiblemente órdenes cortas.

El IDE de Arduino se programa en una variante de C++, que es un lenguaje muy extendido por sus características, aunque no es un lenguaje sencillo. C++, que fija reglas estrictas de cómo escribir estas instrucciones.

Un programa es una serie de instrucciones que se ejecutan en secuencia ( salvo que indiquemos expresamente condiciones precisas en las que dicha secuencia se altera).

Un programa interno comprueba que la sintaxis de nuestro programa es conforme a la norma de C++, y si hay cualquier cosa que no le convenza dará un error y finalizará la comprobación obligándonos a revisar lo que hemos escrito.

Cuando el comprobador acepta nuestro programa, invoca a otro programa que traduce lo que hemos escrito a instrucciones comprensibles para el procesador de nuestro Arduino. A este nuevo programa se le llama compilador.

El compilador convierte nuestras instrucciones (código fuente) en instrucciones del procesador (código máquina).

Estructura de un programa Arduino

Un programa o Sketch de Arduino consiste en dos secciones o funciones básicas:

• Setup: Sus instrucciones se ejecutan sólo una vez, cuando se arranca el programa al encender Arduino o cuando pulsamos el botón de reset. Generalmente incluye definiciones e inicializaciones de ahí su nombre.
• Loop: Sus instrucciones se van ejecutando en secuencia hasta el final…. Y cuando acaba, vuelve a empezar desde el principio haciendo un bucle sin fin.

Cuando abrimos el IDE de Arduino (o hacemos Menú\Archivo\nuevo) él nos escribe ya estas dos funciones (en color cobre):

Nótese que el principio de cada función viene indicado por la apertura de llave “ { “ y el fin de la misma corresponde al símbolo de cerrar llaves “ } “.

De hecho el conjunto de instrucciones contenidas entre una apertura y cierre de llaves se llama bloque y es de capital importancia a la hora de que nuestro Arduino interprete de una u otra manera las instrucciones que le damos.

Es imperativo que a cada apertura de una llave le corresponda un cierre de llave. En sucesivos capítulos ampliaremos este concepto.

Por ahora resaltar las líneas que aparecen dentro de los bloques principales:

// put your setup code here, to run once

// put your main code here, to run repeatedly

Cualquier cosa que escribamos precedido por “ // “ son comentarios, y serán ignorados. Es decir podemos dejarnos mensajes dentro del código, (que de otra manera darían errores). El compilador ignorará cualquier cosa entre // y el fin de línea.

Primeras instrucciones en Arduino C++

Parece obligado en el mundo Arduino, que el primer programa que hagamos sea el blinking LED, y está bien porque ilustra algunas ideas interesantes en cuanto a sus posibilidades:

• La capacidad de Arduino para interactuar con el mundo externo. Una cosa bastante inusitada para quienes estén acostumbrados a la informática tradicional, donde la potencia de cálculo ha crecido de manera espectacular, pero sigue siendo imposible (o casi), influir en el mundo exterior.
• La sencillez del entorno de trabajo. En contraposición a un sistema tradicional de editor/compilador/linker.

Arduino puede relacionarse de diferentes maneras con el mundo que le rodea, Empezaremos por los pines digitales que pueden usarse como:

• Entradas: Para leer información digital del mundo exterior.
• Salidas: Para activar una señal al mundo exterior.

Arduino dispone de 14 pines que pueden ser usados de esta manera, numerados del 0 al 13.

En la lección anterior cargamos un programa de ejemplo que hace parpadear un LED en la placa con una cadencia definida. Veamos cómo programar eso.

Pediremos a Arduino que active su pin 13 como de salida digital y después encenderemos y apagaremos esta señal lo que hará que el LED que tiene conectado de serie se encienda o apague al ritmo que le marquemos.

Para indicar al sistema que deseamos usar el pin 13 como salida digital utilizamos la instrucción:

pinMode ( 13, OUTPUT ) ;

El primer parámetro indica el pin a usar y “OUTPUT” es para usarlo como salida, y también podría usarse el valor “INPUT” para indicar que leeremos de ese pin.

Estas definiciones se harán solo una vez al principio, en la función setup(). La nuestra quedará, con una única instrucción que declara que usaremos el pin 13 como salida digital:

void setup()
{
// inicializa el pin 13 como salida digital
pinMode( 13, OUTPUT) ;
}

• Es importante fijarse en que a pesar de ser una única instrucción, hemos delimitado el bloque de esta función mediante abrir y cerrar llaves.
• Obsérvese que la instrucción finaliza en “ ;” . C++ obliga a terminar las instrucciones con un punto y coma que delimite la orden. Si se omite generará un error.

Para encender el LED usaremos la instrucción:

digitalWrite( 13 , HIGH) ;

Y otra instrucción similar que le ordena apagarlo:

digitalWrite( 13 , LOW) ;

El 13 indica el pin a utilizar y HIGH, LOW indican el valor que deseamos poner en esa salida, que en Arduino corresponden a 5V para HIGH y 0V para LOW.

• Si en la función loop() escribiéramos estas dos instrucciones seguidas, Arduino cambiaría estos valores tan deprisa que no percibiríamos cambios, así que necesitamos frenarle un poco para que podamos percibir el cambio.

Para hacer este retardo de, digamos, un segundo, utilizaremos:

delay(1000) ; //delay(n) "congela" Arduino n milisegundos

Por tanto para programar una luz que se enciende y se apaga, deberíamos generar una secuencia de órdenes (Como en una receta de cocina) que hicieran:

1. Informar a Arduino de que vamos a utilizar el pin13 para escribir valores (en el setup).
2. Encender el LED : Poner valor alto ( 5V) en dicho pin.
3. Esperar un segundo.
4. Apagar el LED: Poner valor bajo (0V) en dicho pin.

5. Volver a esperar un segundo.

   • Si omitiéramos este segundo retardo, apagaría la luz y volvería a empezar encontrándose la orden de volver a encender. No apreciaríamos que se había apagado.(No espero que me creáis. Comprobadlo).
   • El procesador de Arduino UNO es muy lento desde el punto de vista electrónico, pero es capaz de conmutar la luz (pasar de encendida a apagada y vuelta a encender) unas 15.000 veces por segundo.

El primer concepto que debéis fijar, es que los ordenadores procesan las ordenes en secuencia, una instrucción después de otra y en el orden en que se las deis. Nuestro programa instruye al ordenador para que ejecute esas instrucciones y fija el orden en el que se ejecutan.

La manera de escribir un programa en Arduino C++ que haga lo anteriormente descrito es algo parecido a esto :

//Codi: ARD_01.ino

void setup()
{
    pinMode( 13 , OUTPUT); // Usaremos el pin 13 como salida
}

void loop()
{
    digitalWrite(13 , HIGH); // Encender el LED
    delay(1000); // Esperar un segundo
    digitalWrite(13 , LOW); // Apagar el LED
    delay(1000); // Esperar otro segundo
}

• Nótese el sangrado de las líneas para destacar los bloques de código. Esto se considera buena práctica y os lo recomendamos encarecidamente, porque facilita mucho la comprensión del programa.
• Cuando os equivoquéis ( y creedme, os equivocaréis) el sangrado ayuda, y mucho, a visualizar el programa.
• Solo hay dos tipos de programadores. Los que se equivocan y los que se equivocarán

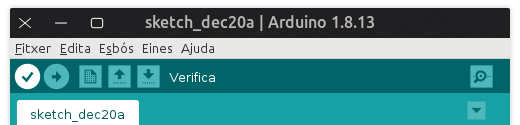

Solo nos falta ya, comprobar si hay errores y para ello pulsamos el icono en blanco:

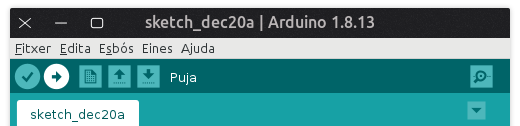

Si todo va bien, ( si no hay errores en rojo) podemos compilar y volcar con la siguiente flecha, En caso contrario ( y creedme que os pasará con frecuencia) habrá que revisar los posibles errores y corregirlos. Volveremos sobre esto en el futuro.

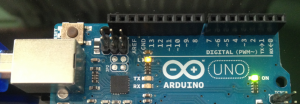

La flecha en blanco volcará nuestro programa al Arduino y podremos comprobar que la luz del pin 13 parpadea con un retardo de un segundo entre encendido y apagado.

• Sugerencia: Si modificamos los valores del delay, modificaremos la cadencia del parpadeo.
• Nota: Esto no funcionara con ningún otro Pin del Arduino UNO, porque solo el 13 tiene un LED conectado.

Resumen de la lección

En esta lección hemos aprendido varias cosas importantes:

• El concepto clave de un programa, como secuencia de instrucciones que se ejecuta en el orden marcado.
• Hay dos funciones básicas en todo programa Arduino: setup() y loop()..
• Para delimitar un bloque de instrucciones usamos apertura y cierre de llaves.
• Todas las instrucciones acaban en punto y coma (Aunque hay excepciones).
• Podemos usar comentarios usando //
• Hemos aprendido algunas instrucciones iniciales del Arduino C++.

¡Felicidades por completar tu primer proyecto en Arduino! Ahora que entiendes los conceptos básicos, te animamos a seguir explorando. Intenta modificar el código para cambiar la velocidad del parpadeo, o investiga cómo usar otros componentes. La experimentación es la clave para dominar la programación y la electrónica. ¡Sigue creando y divirtiéndote!
