Objetivos

El objetivo de la lección es comprender la comunicación vía puerto serie, para lo cual hay que utilizar la librería Serial. Veremos también operaciones con enteros, los tipos String y char. Entenderemos cómo operar con Strings y la instrucción while.

Material requerido

Imagen Descripción

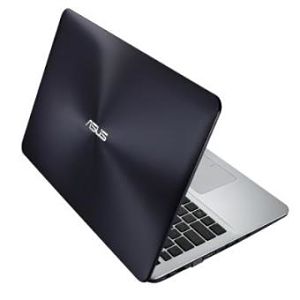

PC

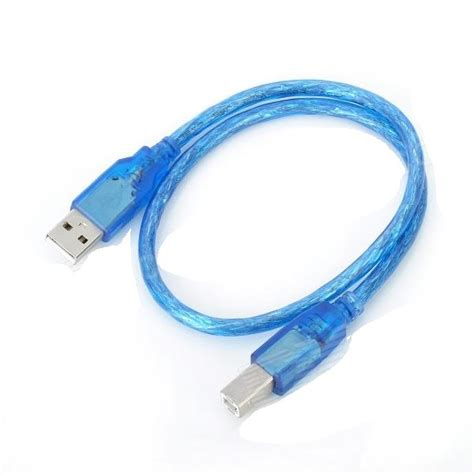

Cable USB
Arduino UNO o compatible

Comunicación Serie con el mundo exterior

Más antes que después, necesitaremos comunicar nuestro Arduino con nuestro PC. Las razones son varias, enviarle órdenes o recibir información o señales por ejemplo.

Los PCs disponen de teclados, pantallas y adaptadores de red, pero con Arduino tenemos que usar el puerto USB que establecerá una conexión en serie con nuestro PC.

La comunicación en serie es muy sencilla, bastan dos hilos para enviar una diferencia de tensión entre ellos y poder marcar niveles alto (5V) y bajo (0V) y con esto podemos transmitir información digital. Ahora solo nos falta pactar dos cosas entre quien envía y quien recibe:

  • Un código común para codificar los caracteres que enviamos.
  • Un acuerdo de velocidad para saber a qué ritmo hay que leer los datos.

El código común que usaremos con Arduino se llama código ASCII y es estándar en todos los PCs. Es una manera de codificar las letras mediante números que representan estos caracteres. Recordad que solo podemos transmitir unos y ceros.

Así por ejemplo la letra A se representa por el número 65, la B el 66, C el 67… Prácticamente todos los PCs actuales utilizan este código y esto incluye a Windows, Mac y Linux (y por eso podemos leer emails enviados desde diferentes plataformas), pero es importante comprender que este es uno más entre diversos códigos de caracteres posibles (EBCDIC por ejemplo).

  • Actualmente, en realidad, se suele usar una extensión del código ASCII (llamada Unicode) que permite el uso de caracteres no incluidos en la tabla original, y que permite representar caracteres como las Ñ, o acentos para el español, pero también alfabetos diferentes como el Kanji chino o el alfabeto cirílico. Y este es el motivo por el cual podéis leer las letras chinas o rusas en las páginas de internet de estos países.

El otro factor a pactar para realizar una comunicación serie es la velocidad. Dado que solo disponemos de dos hilos para transmitir, necesitamos saber cuándo hay que leer la línea y esto se hace estableciendo un acuerdo de velocidad. Si la velocidad de envío es diferente de la velocidad de lectura, el mensaje final será irreconocible.

Buena parte de los errores de comunicación serie programando con Arduino se suelen deber a una diferencia de velocidad entre el emisor y el receptor.

Esta velocidad se mide en bits por segundo (baudios) y veremos que Arduino soporta diferentes velocidades de comunicación serie.

Estableciendo la comunicación Serie

Arduino dispone de una librería serie incluida llamada Serial, que nos permite enviar información al PC y para usarla simplemente tenemos que pedirle en nuestro setup() que la incluya. La instrucción que se encarga es:

Serial.begin( velocidad ) ;
  • Notad que Serial tiene la S mayúscula y que C++ diferencia entre mayúsculas y minúsculas

La velocidad es un valor entre 300 y 115.200 bits por segundo. Y suele ser costumbre establecerla en 9600 (el valor por defecto) pero no hay ninguna razón para esto y esta no es una velocidad especialmente alta.

Para enviar un mensaje desde Arduino a nuestro PC podemos usar las funciones Serial.print() y Serial.println(). Veamos un ejemplo:

int LED = 10 ; int boton = 6 ;
bool estado = false ;

void setup()
{
    Serial.begin(9600) ; // Inicializa el Puerto serie a 9600 bits por segundo
}

void loop()
{
    int i = 54 ;
    Serial.println( i );
}

El Serial.println() enviará el valor de i al puerto serie de Arduino (repetidamente). Para leerlo en nuestro PC necesitamos un monitor de puerto serie. El IDE de Arduino incluye uno muy sencillo, pero suficiente que se invoca con el botón del monitor:

Botón del monitor serie

Necesitamos además asegurarnos de que la velocidad de conexión es la misma en ambos extremos. Fijaos en la parte inferior derecha del monitor serie:

Velocidad de conexión

Normalmente la velocidad por defecto son los 9600 bits por segundo o baudios en los cuales hemos programado nuestra puerta serie, y si lo desplegáis, veréis las diferentes velocidades aceptables para Arduino.

  • Estrictamente hablando, bits por segundo y baudios no son exactamente lo mismo excepto bajo ciertas condiciones particulares que en Arduino se cumplen, por lo cual aquí podemos usarlos como sinónimos.
  • En el mundo Arduino parece haber un acuerdo de usar velocidades bajas como 9600 en lugar de más altas como 115200, para evitar problemas. Esto es algo que hace años estaba justificado por problemas de transmisión, pero con la tecnología actual no hay motivo para esto. Es más, cuando necesitamos utilizar dispositivos de comunicaciones como adaptadores Ethernet o BlueTooth para comunicarnos, la velocidad tendrá que subir necesariamente.

Ahora que sabemos enviar información y resultados al PC, veremos cómo podemos operar con enteros y mostrar el resultado en la puerta serie. En C++ los operadores numéricos son los normales en cálculo (y algunos menos frecuentes):

  • Adición: +
  • Resta: -
  • Multiplicación: *
  • División entera: / Cociente sin decimales (ya que operamos con enteros)
  • Resto: % Retorna el resto de una división.

En C++ tenemos que expresar las operaciones matemáticas en una sola línea y utilizar paréntesis para garantizar que se opera como necesitamos. Vamos con algunos ejemplos:

Operación Resultado Comentario
int i = 4 * 2 resultado = 8
int i = 4 * 2 / 3 resultado = 2 Porque desprecia los decimales al ser entero
int i = 14 % 3 resultado = 2 El resto de 14 dividido entre 3
int i = 2 + 8 / 2 resultado = 6 Calcula primero la división.
int i = (2+8) / 2 resultado = 5 El paréntesis fuerza a que se realice primero la suma

Dada una expresión, la precedencia de operadores indica qué operaciones se realizarán antes y cuáles después en función de su rango. Para los que se inician en C++ no es fácil saber qué operadores tienen preferencia, por lo cual es más seguro que ante la duda uséis paréntesis.

Los paréntesis fuerzan las operaciones de una forma clara y conviene utilizarlos ante la duda porque de otra manera, detectar los errores de operación puede volverse muy difícil especialmente cuando uno empieza a programar.

El operador resto es más útil de lo que parece a primera vista porque nos permite saber si un número es múltiplo de otro. Supongamos que queremos saber si un número dado es par.

Podríamos escribir un programa como este:

void setup()
{
    Serial.begin(9600) ; // Inicializa el Puerto serie
}

void loop()
{
    int i = 27 ; //El número en cuestión
    if ( i % 2 == 0)
    {
        Serial.println("Es par.") ;
    }
    else
    {
        Serial.println("Es impar");
    }
}

Dando a i diferentes valores podemos comprobar cómo funciona el operador resto %. Volveremos sobre esto cuando veamos algunos ejemplos de cómo calcular números primos.

En este programa hemos usado de una manera diferente el Serial.println() pasándole una String de texto entre comillas. Serial.print() envía el texto (entre comillas) que le ponemos pero no hace salto de línea cuando acaba. En cambio Serial.println() hace lo mismo e incluye al final ese salto de línea.

void setup()
{
    Serial.begin(9600) ; // Inicializa el Puerto serie
}

void loop()
{
    Serial.print("Buen ") ;
    Serial.print("Día ") ;
    Serial.println("a todos.") ;
}

C++ dispone de un tipo de variables llamadas Strings, capaces de contener textos. Podemos operar con ellas simplemente definiéndolas como cualquier otro tipo de C++:

void loop()
{
    int resultado = 25 ;
    String s = " El resultado es: " ; // Notad que la S de String es mayúsc.
    Serial.print( s) ;
    Serial.println( resultado);
}

Un tipo String se define simplemente poniendo entre comillas dobles un texto, y se puede operar con ellas de una forma similar a como operamos con enteros. Prueba:


void loop()
{
    String a = "hola " ;
    String b = "a todos." ;
    Serial.println( a + b);
}

Y también podemos construir un String sobre la marcha así:


void loop()
{
    int resultado = 25 ;
    String s = "El resultado es: ";
    Serial.println( s + String( resultado ));
}

Donde imprimimos el resultado de concatenar s String, y la conversión de un int a String (El operador + añade un String al final de otro).

Recibiendo mensajes a través del puerto Serie

Hasta ahora solo hemos enviado mensajes desde Arduino hacia el PC, ¿Pero cómo recibimos mensajes en Arduino?

En primer lugar disponemos de una función llamada Serial.parseInt() que nos entrega lo que se escribe en el monitor serie convertido a entero:


void loop()
{
    if (Serial.available() > 0)
    {
        int x = Serial.parseInt();
        Serial.println ( x) ;
    }
}

Este programa simplemente recibe en x los números que nos teclean en la consola (cuando pulsamos intro) y si es un texto, lo interpreta como cero.

Hemos utilizado otra función Serial.available() que es un booleano. Conviene por costumbre comprobar que antes de leer el puerto serie hay algo que nos han enviado. Si lo hay, available() es True y en caso contrario es False.

Para leer un String del puerto serie tenemos que complicarnos un poco más y hablar del tipo char.

Uno de los mayores quebraderos de cabeza al iniciarse en C++ es comprender la diferencia, antiintuitiva, entre char y String. Char es un tipo que representa un único carácter y se define con comillas simples, a diferencia de String que necesita comillas dobles:

char c = 'a' ;

String s ="a" ;

Aunque parezca lo mismo para C++ son muy diferentes.

Para leer una cadena desde el puerto serie necesitamos leer un carácter cada vez y después montar un String a partir de ellos, pero antes, aseguraos de seleccionar ambos NL & CR en la parte inferior del monitor serie, para garantizar que se envía el carácter de fin de línea:

Final de línea

Un programa para leer la consola sería algo así:


void setup()
{
    Serial.begin(9600);
}

void loop ()
{
    char c = ' ' ;
    String mensaje ="" ;
    if (Serial.available()) //Comprobamos si hay algo esperando
    {
        while( c != '\n') //Si lo hay, lo leemos hasta el intro
        {
            mensaje = mensaje + c ; // Añadimos el leído al mensaje
            c = Serial.read(); //Leer 1 carácter
            delay(25);
        }
        Serial.println( mensaje); //Al salir imprimir el mensaje
        mensaje = "" ; //Lo borramos para la próxima vez
    }
}

Aquí usamos otra instrucción de C++ llamada while. Es similar a if, Ejecuta repetidamente el bloque que le sigue mientras se cumpla la condición que le pasamos entre paréntesis:

while ( condición)

{ ......... }

Cuando lee el intro final de lo que escribimos, La condición c != ‘\n’ se vuelve falsa y sale del while.

Por otra parte, comprobamos si hay algo disponible en la puerta serie y en este caso montamos el mensaje leyendo un char cada vez y sumándoselo a mensaje para construir un String que podamos imprimir al salir.

  • El motivo del delay(25) es que a una velocidad tan lenta, enviar un char de 8 bits por la puerta serie, tarda mucho más de lo que tarda Arduino a ejecutar las instrucciones del while y volver a empezar. Por eso si se suprime el delay (y os recomiendo la prueba) leerá un carácter bueno (de la palabra escrita y como 10 caracteres más para un Arduino UNO o Mega).
  • Si subimos la velocidad de comunicación a 115200 bits por segundo, comprobaréis que no hay este problema ya que al multiplicar la velocidad de envío por más de 10 Arduino ya no tiene tiempo de volver por más caracteres antes de que lleguen.

Resumen de la sesión

  • Hemos visto cómo establecer la comunicación con el PC externo, tanto para enviar como para recibir mensajes enteros y de texto.
  • Hemos presentado los tipos String y char.
  • Hemos visto las reglas básicas para operar con enteros y con Strings.
  • Presentamos una nueva instrucción: while.
