Objetivo

  • Conocer y comprender el funcionamiento del LED de doble color

Material

Imagen Descripción
Arduino Uno o equivalente.
Protoboard
Cables de conexión

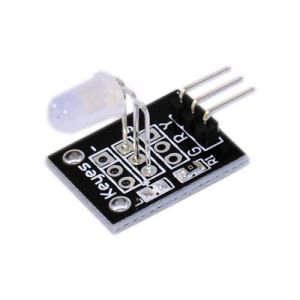

Módulo LED dos colores (KY-029)

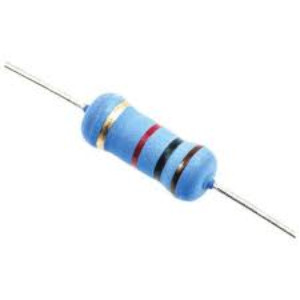

2 Resistencias 220 o 330 Ω

Descripción

Módulo LED de 5 mm de doble color para Arduino (KY-029), emite luz roja y verde. Puede ajustar la cantidad de cada color usando PWM. Este módulo es similar al KY-011. El pin “R” representa el color rojo y el pin “Y” representa el color verde, el pin G se conecta a GND.

Características

Este módulo consta de un LED rojo/verde de cátodo común de 5 mm y sin resistencia. Utilice este módulo con algunas resistencias limitadoras para evitar que el LED se queme cuando trabaje durante largos períodos de tiempo.

  • Voltaje de trabajo: 2,3-2,6 V para verde, 1,9-2,2 V para rojo
  • Corriente de trabajo: 20mA
  • Diámetro: 5 mm
  • Encapsulado: Difusión
  • Color: rojo/verde
  • Longitud de onda: 571 / 625nm
  • Intensidad luminosa: 20~40, 60~80 mcd

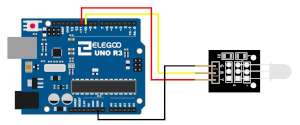

Diagrama de conexión

Usaremos un par de resistencias de 220-330Ω para limitar la corriente del Arduino y evitar que se queme el LED.

Montaje módulo LED doble color

Módulo Arduino
G GND
R 330Ω resistor Pin 11
Y 330Ω resistor Pin 10

Programación

El siguiente código de Arduino alternará gradualmente entre el color rojo y verde.

/*
* qode66 (www.qserrano.es)
* Proyecto nº: ARD019
* Fecha: 24.10.2021
* Descripción: Funcionamiento del LED de doble color
* Nota:
*
*/

int redpin = 11; // pin para el LED rojo
int greenpin = 10;// pin para el LED verde
int val;

void setup()
{
  pinMode(redpin, OUTPUT); //definimos el pin rojo como salida
  pinMode(greenpin, OUTPUT); //definimos el pin verde como salida
  Serial.begin(9600); //iniciamos el puerto de comunicación serial
}

void loop()
{
  for(val = 255; val > 0; val--) //secuencia de paso de rojo a verde
  {
    analogWrite(redpin, val);
    analogWrite(greenpin, 255 - val);
    delay(10);
  }
  Serial.println("Verde"); //escribimos al puerto serie el color activo: verde
  delay(1000);
  for(val = 0; val < 255; val++) //secuencia de paso de verde a rojo
  {
    analogWrite(redpin, val);
    analogWrite(greenpin, 255 - val);
    delay(10);
  }
  Serial.println("Rojo"); //escribimos al puerto serie el color activo: rojo
  delay(1000);
}
