Descripción general

En este experimento, aprenderemos a usar el módulo LED de flash de siete colores.

Módulo LED flash de siete colores

LED transparente de 5 mm para funcionamiento directo desde 5V. El color del LED cambia automáticamente a través de una secuencia de siete colores. La alimentación de 5 V se conecta al pin ‘S’ y se conecta a tierra el pin central.

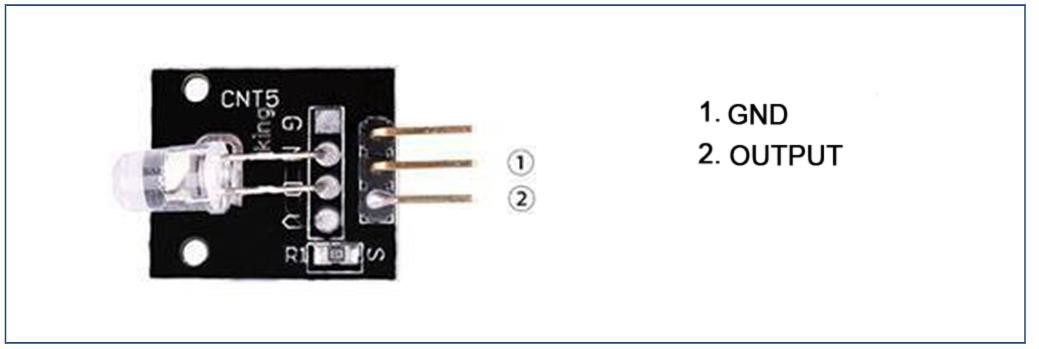

Pines del módulo KY-034

Material

Imagen Descripción
Arduino Uno o equivalente.
Cables de conexión

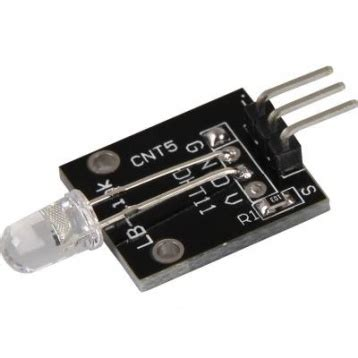

Un módulo LED flash de 7 colores KY034

Componentes

LED flash de siete colores

El módulo LED intermitente de 7 colores utiliza automáticamente un diodo emisor de luz redondo de alta luminosidad de 5 mm que tiene las siguientes características:

  • Tipo de producto: LED
  • Modelo del producto: YB-3120B4 Pn YG-PM
  • Forma: LED redondo tipo DIP de 5 mm
  • Color: rosa amarillo verde (alta luminosidad) Tipo de lente: niebla blanca
  • Voltaje directo estándar: 3.0-4.5V

Conexiones

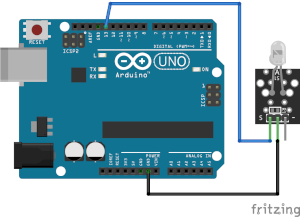

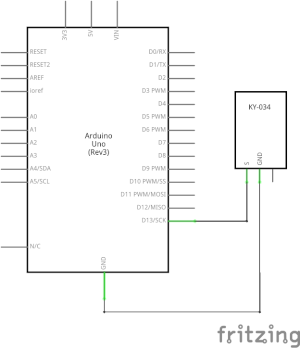

Esquema eléctrico módulo KY-034 Cableado módulo KY-034

Programación

/*
* qode66 (www.qserrano.es)
* Proyecto nº: ARD027
* Fecha: 20/01/2022
* Descripción: Uso del LED flash de 7 colores
* Nota: Enciende el LED y va repitiendo la secuencia
*/

void setup()
{
  pinMode(13, OUTPUT);
}

void loop()
{
  digitalWrite(13, HIGH);
}
