Objetivo

• Aprender a utilizar el zumbador
• Incluir avisos sonoros en nuestros circuitos

Material

Imagen	Descripción
	Arduino Uno o equivalente.
	Cables de conexión

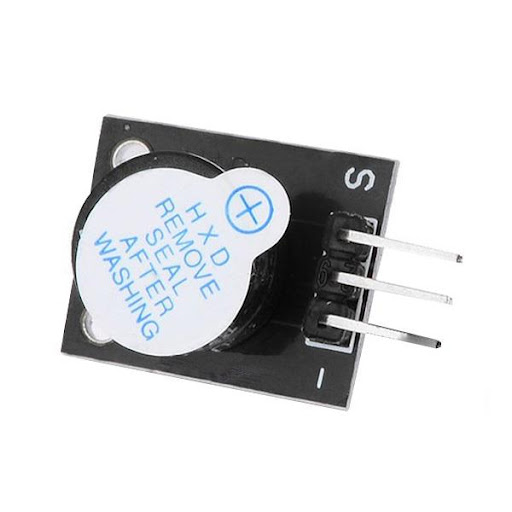

	Un zumbador activo KY012

Descripción del material

Los zumbadores electrónicos funcionan con corriente continua y están equipados con un circuito integrado. Se utilizan ampliamente en ordenadores, impresoras, fotocopiadoras, alarmas, juguetes electrónicos, dispositivos electrónicos de automoción, teléfonos, temporizadores y otros productos electrónicos para generar avisos. Los zumbadores se pueden clasificar como activos y pasivos.

El módulo de zumbador activo KY-012 produce un sonido de un solo tono cuando la señal es alta. Para producir diferentes tonos se utiliza el módulo de zumbador pasivo KY-006.

El módulo KY-012 consiste en un zumbador piezoeléctrico activo, que genera un sonido de aproximadamente 2,5 kHz cuando la señal es alta.

Característica	Valor
Voltaje de funcionamiento	3,5V ~ 5,5V
Corriente máxima	30mA / 5VDC
Frecuencia de resonancia	2500Hz ± 300Hz
Salida mínima de sonido	85Db @ 10cm
Temperatura de trabajo	-20 °C ~ 70 °C [-4 °F ~ 158 °F]
Temperatura de almacenamiento	-30 °C ~ 105 °C [-22 °F ~ 221 °F]
Dimensiones	18,5 mm x 15 mm

Montaje

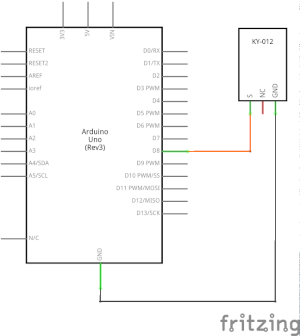

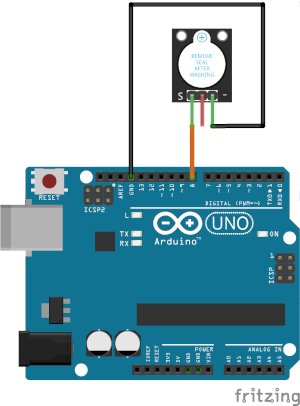

Conecte la señal (S) al pin 8 del Arduino y el negativo (-) a GND. Tenga en cuenta que algunos módulos están mal etiquetados. Pruebe de invertir los cables si no escucha ningún sonido mientras ejecuta el código.

Programación

Puede descargar el código aquí.

/******************************************
  qode66 (www.qserrano.es)
  ARD_14.ino
  Tutorial Arduino - Lección 14: Módulo de zumbador activo
  27.06.2021
  Descripción: Módulo de zumbador activo
 ******************************************/

int buzzerPin = 8;

void setup()
{
  pinMode(buzzerPin, OUTPUT);
}

void loop()
{
  digitalWrite(buzzerPin, HIGH);
  delay(500);
  digitalWrite(buzzerPin, LOW);
  delay(500);
}

Conclusión

En este experimento, hemos aprendido a utilizar el módulo de zumbador activo.
