Objetivo

• Aprender a utilizar el módulo LED RGB SMD y el módulo LED RGB
• Conocer el funcionamiento de los módulos LED RGB SMD y LED RGB
• Conocer las características de los módulos LED RGB SMD y LED RGB
• Conocer las especificaciones de los módulos LED RGB SMD y LED RGB

Material

Imagen	Descripción
	Arduino Uno o equivalente.
	Cables de conexión

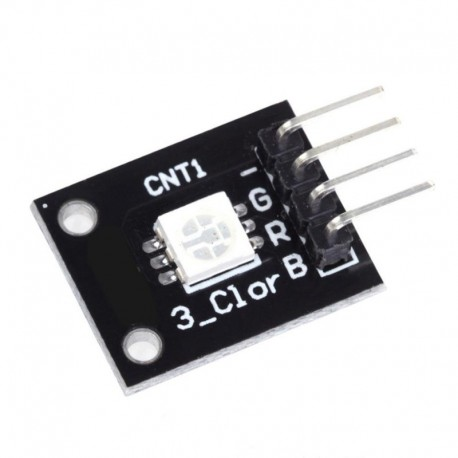

	Módulo LED RGB SMD (KY-009)

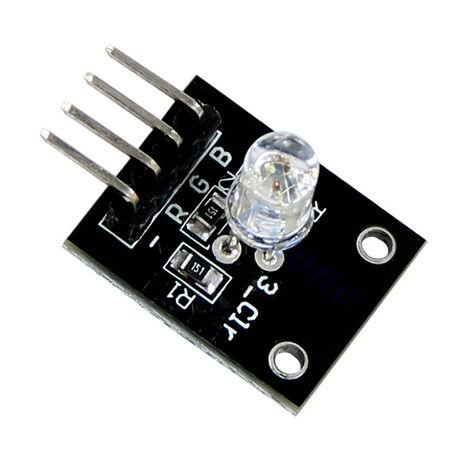

	Módulo LED RGB (KY-016)

Introducción

En realidad, la función del módulo LED SMD RGB (KY-009) y del módulo LED RGB (KY-016) es casi la misma, pero podemos elegir la forma que nos guste o que necesitemos.

El módulo LED SMD RGB y el módulo LED RGB están hechos por tres LEDs (rojo, verde y azul). Al ajustar el voltaje de entrada de los pines R (rojo), G (verde), B (azul), podemos ajustar la intensidad de los tres colores primarios (rojo / azul / verde) para obtener todos los colores.

Características

Módulo LED RGB SMD (KY-009)

Descripción

Módulo LED RGB a todo color para Arduino, emite una gama de colores mezclando luz roja, verde y azul. La cantidad de cada color se ajusta mediante modulación por control de pulsos (PWM).

Especificaciones

El módulo LED SMD a todo color RGB consta de un LED SMD 5050, que se utiliza con resistencias limitadoras para evitar que se queme. Compatible con plataformas electrónicas populares como Arduino, Raspberry Pi y ESP8266.

• Voltaje de funcionamiento: 5 V máx.
  • Rojo: 1.8V ~ 2.4V
  • Verde: 2.8V ~ 3.6V
  • Azul: 2.8V ~ 3.6V
• Corriente directa: 20mA ~ 30mA
• Temp. de funcionamiento: -25 °C a 85 °C
• Dimensiones: 18,5 mm x 15 mm

Módulo LED RGB (KY-016)

Descripción

LED RGB de 5 mm a todo color para Arduino, se pueden obtener diferentes colores mezclando los tres colores primarios.

Especificaciones

Este módulo consta de un LED RGB de 5 mm y tres resistencias limitadoras de 150 Ω para evitar que se queme. El ajuste de la señal PWM en cada pin de color dará como resultado diferentes colores.

• Voltaje de funcionamiento: 5 V
• Control: Método de cátodo común
• Diámetro del LED: 5 mm
• Dimensiones: 15 mm x 19 mm

Montaje

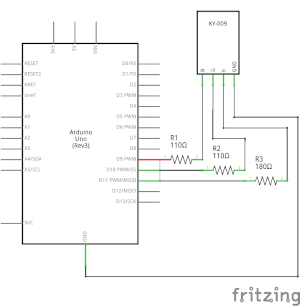

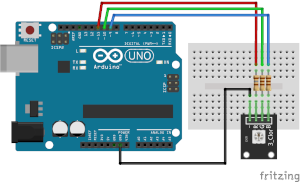

Módulo LED RGB SMD

Importante: este módulo debe funcionar con resistencias para limitar la intensidad. Si no tienen los valores indicados pueden utilizar tres resistencias de 220Ω.

Nota: En mi montaje he tenido que intercambiar el cable rojo y el verde. O bien el sensor está mal indicado, o bien tiene un error de fabricación.

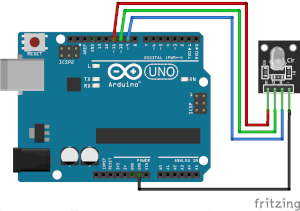

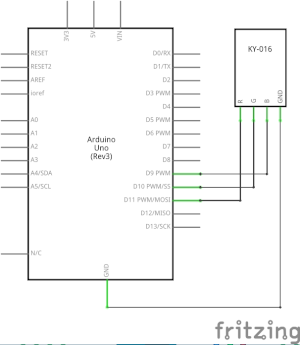

Módulo LED RGB

Este montaje no necesita resistencias. Tampoco se necesita una protoboard porque podemos conectar el sensor directamente con los cables.

Programación

Presentamos dos códigos como ejemplo. El primero varía la intensidad de cada componente de color (rojo, verde y azul) por separado y luego la unión de dos de los componentes. El segundo código muestra colores aleatorios por combinación de los tres canales.

Código: ARD_17a

/******************************************
  qode66 (www.qserrano.es)
  ARD_17a.ino
  Tutorial Arduino - Lección 17: Módulo LED RGB SMD y módulo LED RGB
  28.06.2021
  Descripción: Módulo LED RGB SMD y módulo LED RGB
 ******************************************/

int redpin = 11; //selecciona el pin para LED rojo
int greenpin = 10; // selecciona el pin para LED verde
int bluepin = 9;// selecciona el pin para LED azul
int val;

void setup()
{
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led azul
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, val);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led verde
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo y azul
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, val);
    analogWrite(greenpin, 0);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led rojo y verde
  {
    analogWrite(redpin, val);
    analogWrite(bluepin, 0);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
  for(val = 0; val < 255; val++) //enciende progresivamente el led azul y verde
  {
    analogWrite(redpin, 0);
    analogWrite(bluepin, val);
    analogWrite(greenpin, val);
    Serial.println(val);
    delay(10);
  }
}

Código: ARD_17b

/******************************************
  qode66 (www.qserrano.es)
  ARD_17b.ino
  Tutorial Arduino - Lección 17: Módulo LED RGB SMD y módulo LED RGB
  28.06.2021
  Descripción: Módulo LED RGB SMD y módulo LED RGB
 ******************************************/

int redpin = 11; //selecciona el pin para LED rojo
int greenpin = 10; // selecciona el pin para LED verde
int bluepin = 9;// selecciona el pin para LED azul
int randomRed;
int randomGreen;
int randomBlue;

void setup()
{
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  randomRed = random(1,127);
  randomGreen = random(1,127);
  randomBlue = random(1,127);
  analogWrite(redpin, randomRed);
  analogWrite(greenpin, randomGreen);
  analogWrite(bluepin, randomBlue);
  delay(1000);
}

Resumen

• Presentación de los módulos LED RGB y LED RGB SMD
• Utilidad y funcionamiento de los pines del módulo
